سوئیچ های سیسکو (Cisco switches)

معرفی انواع سوئیچ های سیسکو (Cisco switches)

کمپانی سیسکو از بزرگ ترین تولید کننده هایی است که در زمینه تولید سوئیچ شبکه و روتر فعالیت می کند و راهکارهای تخصصی در پیاده سازی زیر ساخت مراکز داده ارائه می نماید به طوری که توانسته است گوی سبقت را از رقبای خود برباید و در دنیای تجهیزات اکتیو شبکه حرف اول را بزند. این کمپانی محصولاتی با پایداری و کیفیت بسیار بالا به بازار عرضه می کند و در ساخت محصولات خود از قطعات و پردازنده های خاص و سیستم عامل منحصر به فرد بهره می برد. سوئیچ ها و روتر های سیسکو پر طرفدارترین محصولاتی هستند که در دیتاسنترها و شرکت ها مورد استفاده قرار می گیرند. در ادامه با ما همراه باشید تا به بررسی انواع سوئیچ های سیسکو و ویژگی های آن ها بپردازیم.

معرفی انواع سوئیچ های سیسکو (Cisco switches)

سوئیچ های سیسکو جزو محبوب ترین و کاربردی ترین دستگاه هایی هستند که در شرکت ها، سازمان ها، شبکه ها و دستاسنترها مورد استفاده قرار می گیرند. این سوئیچ ها اولین لایه برای اتصال دستگاه ها، کامپیوترها، سرورها، دوربین های مداربسته و … به شبکه می باشند، از این رو دارای اهمیت بسیار بالایی هستند. اکثر سوئیچ های سیسکو در لایه دوم OSI یا Data Link به منظور فوروارد کردن کردن یا سوئیچینگ فریم های دریافت شده به پورت های خود و انتقال آنها به پورت های دیگر، فعالیت می کنند.

پایداری بالا و برخورداری از قابلیت های منحصر به فرد در سوئیچ های سیسکو موجب شده است تا مسئولین شبکه با اطمینان خاطر از این محصولات در جهت مدیریت نودهای شبکه استفاده کنند و از قابلیت های امنیتی آن به منظور افزایش امنیت شبکه بهره ببرند.

خرید سرور hp

مدل سنتی طراحی شبکه شرکت سیسکو که به مدل درختی یا سلسله مراتبی معرو ف است و به منظور مدیریت و اجرای اصولی شبکه استفاده می شود، سه لایه دارد:

۱- لایه Access (دسترسی)

۲- لایه Distribution (توزیع)

۳- لایه Core (هسته)

انوع سوئیچ های سیسکو (Cisco switches) :

• سوئیچ هایی که در لایه Access (دسترسی) و در مدل سه لایه ای سیسکو (Cisco) استفاده می شوند یا سوئیچ های Campus LAN.
• سوئیچ هایی که در لایه  Core and Distribution شبکه کار می کنند.
• سوییچ های صنعتی سیسکو (Cisco)
• سوییچ های دیتاسنتر سیسکو (Cisco) و خانواده نکسوس
• سوئیچ های سری MDS سیسکو (Cisco) که در شبکه های SAN مورد استفاده قرار می گیرند.

سوئیچ های سیسکو (Cisco switches) در لایه Access (دسترسی)

در لایه دسترسی، دستگاه ها و End Device هایی مثل کلاینت ها (سرویس گیرنده) و سرور ها به سوئیچ وصل می شوند.

ارتباطات در لایه دسترسی معمولا به شکل لایه ای ۲ تایی می باشد و مواردی از قبیل Port Security ،Qos ،ARP Inspection در این قسمت تعریف می گردند.  تعریف و اختصاص Vlan به Node های شبکه نیز در این لایه انجام می شود. سوئیچ های لایه دسترسی یا اکسس، کلاینت ها را به شبکه وصل می کنند و از این طریق کلاینت ها با کلاینت های دیگر و با سرورهای موجود در دیتاسنتر ارتباط برقرار کرده و سرویس درخواستی خود را دریافت می نمایند.

برخی از سوئیچ هایی که در لایه دسترسی مورد استفاده قرار می گیرند به عبارت زیر می باشند:

• سوئیچ  ۲۹۶۰-L
• سوئیچ سیسکو Cisco Catalyst 2960-X
• سوئیچ سیسکو سری ۳۷۵۰
• سوئیچ سیسکو سری ۳۸۵۰

قابلیت هایی که سوئیچ های مدرن سیسکو در لایه دسترسی در اختیاز مدیر شبکه قرار می دهند شامل موارد زیر می باشد:

• ارائه ۲۴ یا ۴۸ پورت گیگابیت پرسرعت برای اتصال به نودهای شبکه
• اعمال محدودیت های بیشتر در داخل یک Vlan مخصوص با استفاده از قابلیت Private VLAN
• قابلیت پشتیبانی از  POE یا +POE که موجب می شود بتواند از روی کابل شبکه برق عبور کرده و برق مورد نیاز دستگاه مدنظر را تامین کند.
• قابلیت پشتیبانی از پروتکل ۸۰۲.1X  به منظور افزایش امنیت لایه ۲ در شبکه
• قابلیت متصل شدن به ماژول SFP برای برقراری ارتباط فیبر نوری به سوئیچ
• امکان مدیریت سوئیچ های سیسکو (Cisco switches) به وسیله نرم افزار قدرتمند Cisco Prime Infrastructure.
• نرم افزار cisco prime به منظور نظارت بر تجهیزات سیسکو و ارائه امکانات بیشتر.
• قابلیت تبدیل چند سوئیچ به یک سوئیچ منطقی (Stacking یا FlexStack) در این حالت در صورت خارج شدن یک سوئیچ از مدار، شبکه کمتر دچار اختلال می شود.

سوئیچ های سیسکو (Cisco switches) در لایه Distribution و Core

سوئیچ های لایه Distribution (توزیع)، وظیفه برقراری ارتباط بین سوئیچ‌های لایه  Access  با یکدیگر و با یک لایه بالاتر یعنی سوئیچ های لایه Core را بر عهده دارند. عملیاتی نظیر فیلترینگ، روتینگ، فایروالینگ، NAT، تعریف ACL ها، تنظیمات روتینگ پروتکل ها و اتصالات WANدر این لایه انجام می شود.

بعضی از سوئیچ های سیسکو را می توان هم در لایه Core و هم در لایه Distribution مورد استفاده قرار داد مانند سوئیج ۳۷۵۰.

سوئیچ های سیسکو (Cisco switches) که در این لایه مورد استفاده قرار می گیرند:

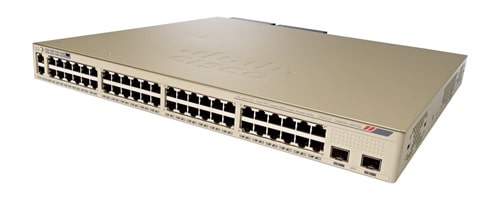

• سوئیچ سیسکو  (Cisco)سری کاتالیست ۶۸۰۰
• سوئیچ سیسکو (Cisco) سری کاتالیست ۳۸۵۰ اترنت گیگابیت
• سوئیچ سیسکو (Cisco) سری کاتالیست ۳۸۵۰ با ماژول های فیبر نوری
• سوئیچ سیسکو (Cisco) سری کاتالیست ۶۵۰۰
• سوئیچ سیسکو (Cisco) سری کاتالیست ۴۵۰۰

سوئیچ های سیسکو سری ۴۵۰۰ و ۶۵۰۰ ماژولار هستند و طراحی آن ها با سوئیچ هایی مانند ۲۹۶۰، ۳۸۵۰ و … متفاوت است. این سری از سوئیچ ها می توانند پردازش حجم وسیعی از داده ها و اطلاعات را در لایه ۲ و ۳ شبکه انجام دهند. هم چنین قادر به پشتیبانی از معماری سوپر‌وایزر ماژول یا Supervisor module می باشند.

سوپروایزر ماژول یا SUP را می توان مغز متفکر دستگاه نامید.

بخش دیگری به نام Line Card نیز موجود است که به منظور برقراری اتصال نود های شبکه و سرورها استفاده می شود. این بخش نقش مدیریتی ندارد و اکثرا در زمینه فوروارد کردن Packet ها ار یک پورت به پورت دیگر فعالیت می کند.

سوئیچ های نکسوس سیسکو

سوئیچ های نکسوس سیسکو به شکل اختصاصی برای دیتاسنترهای نسل جدید طراحی و تولید شده اند.

• سوئیچ های دیتاسنتر سری کلود
• سوئیچ های سیسکو سری MDS

خرید سوئیچ های سیسکو

برای خرید انواع سوئیچ سیسکو و اطلاع از قیمت آن ها می توانید از فروشگاه دوبرکا دیدن نمایید. به منظور خرید و استعلام قیمت
